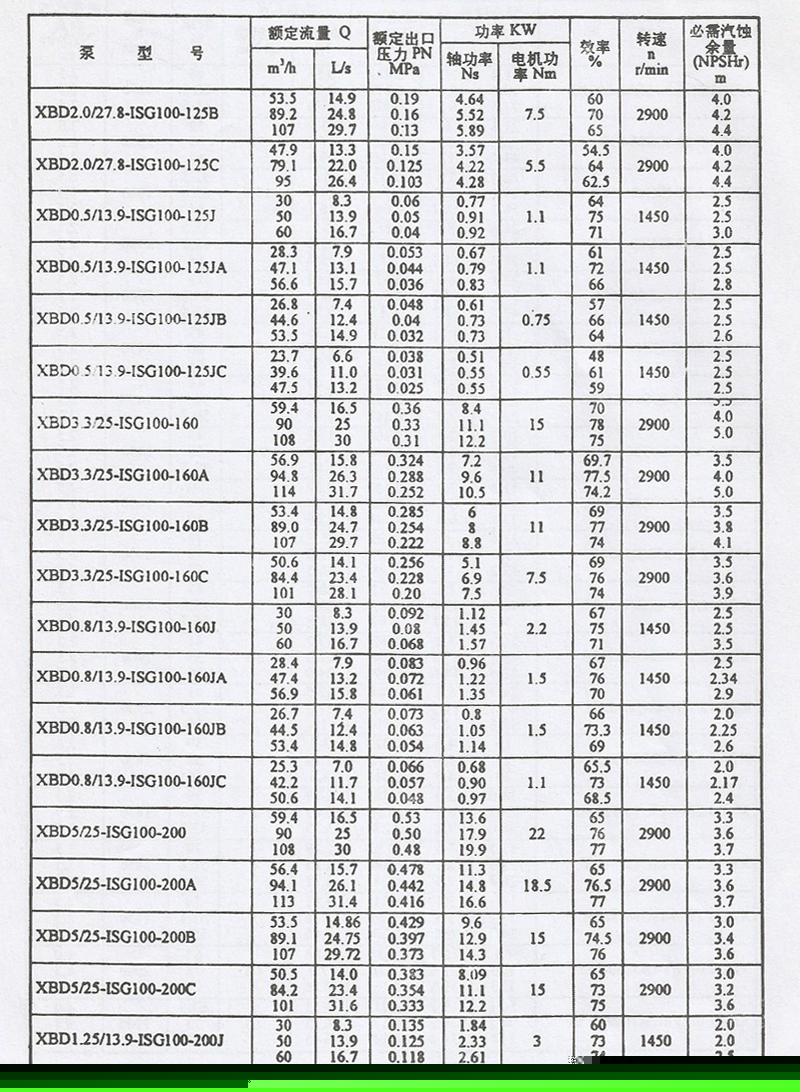

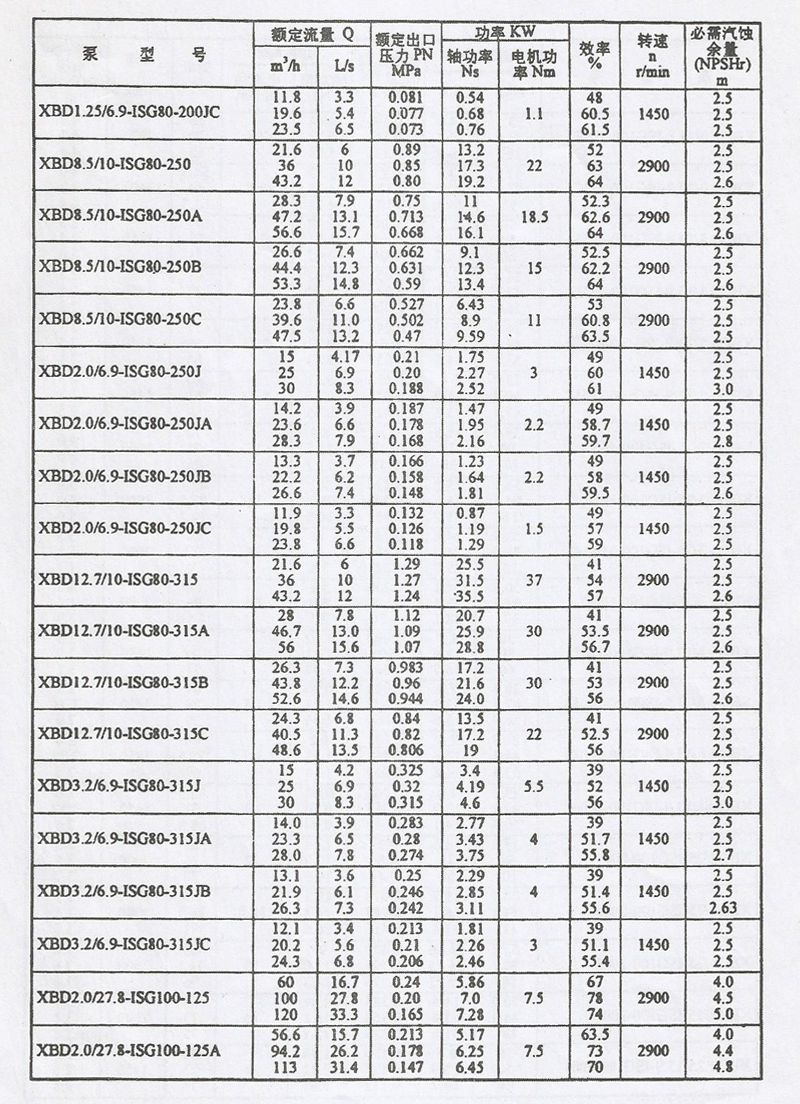

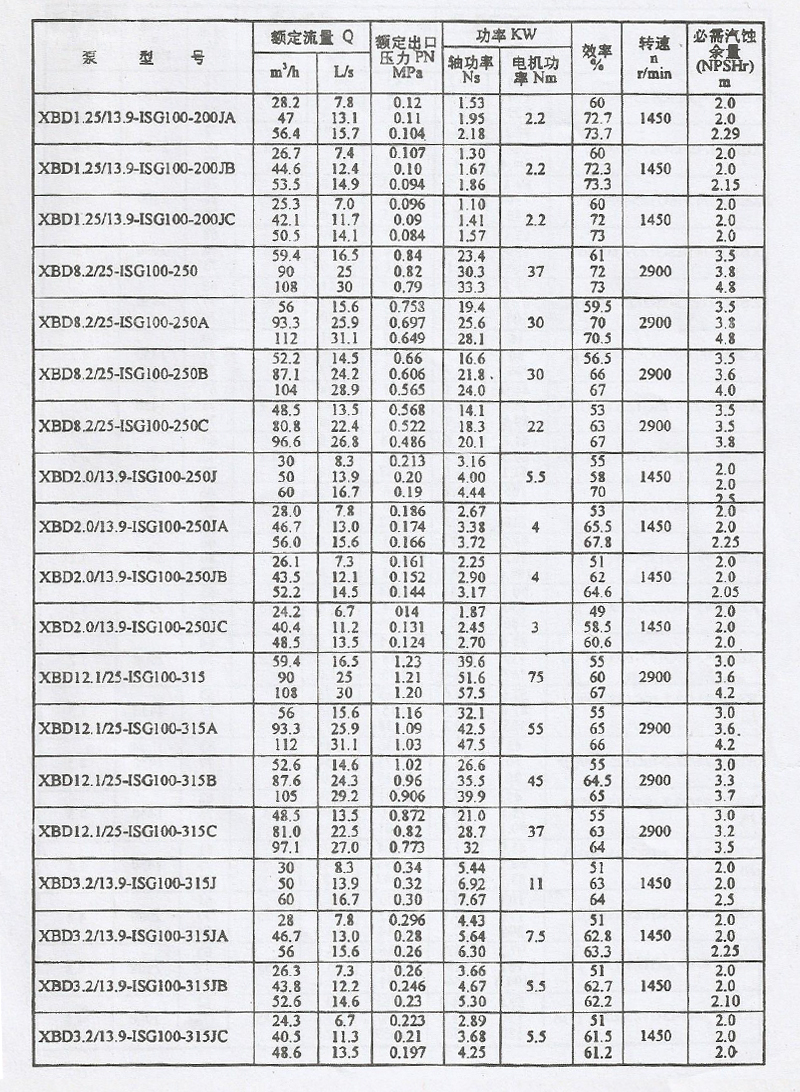

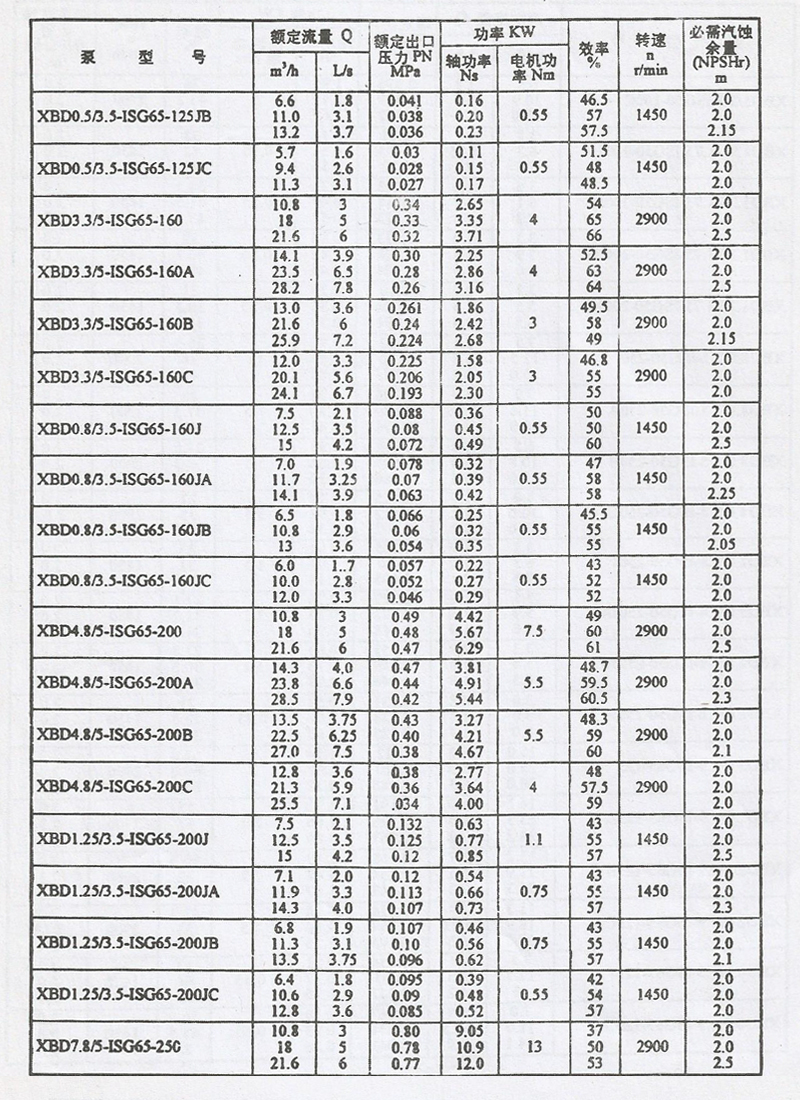

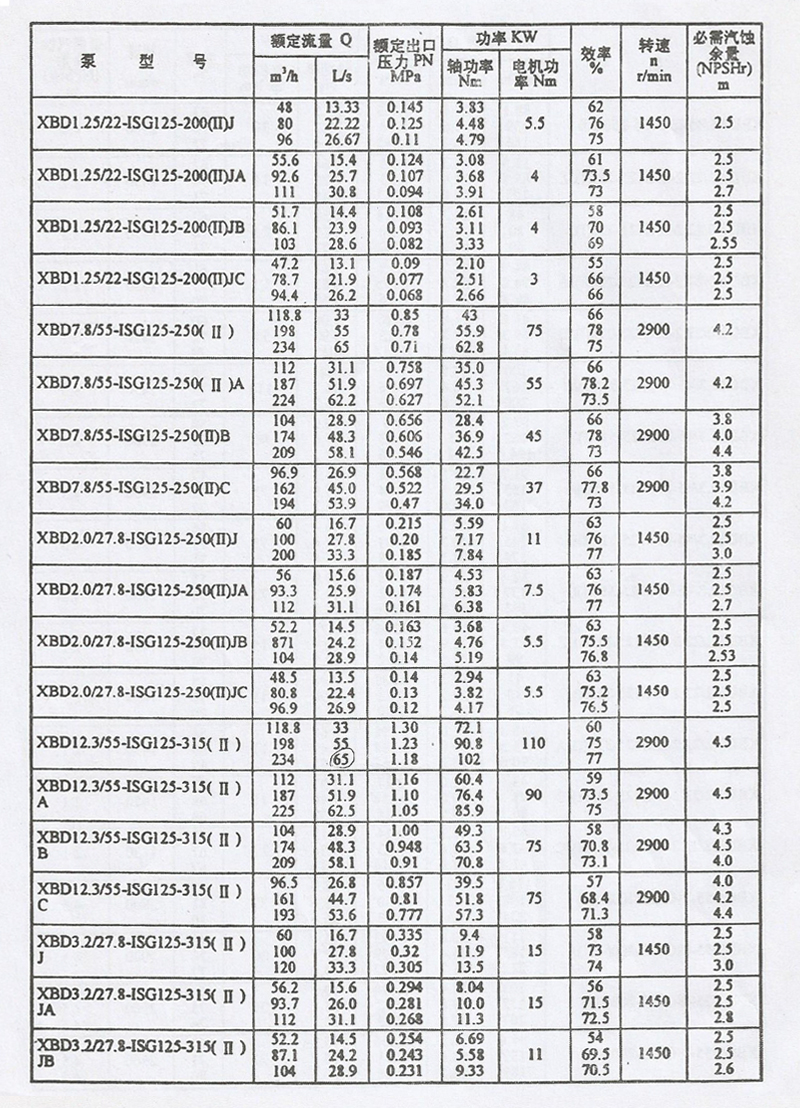

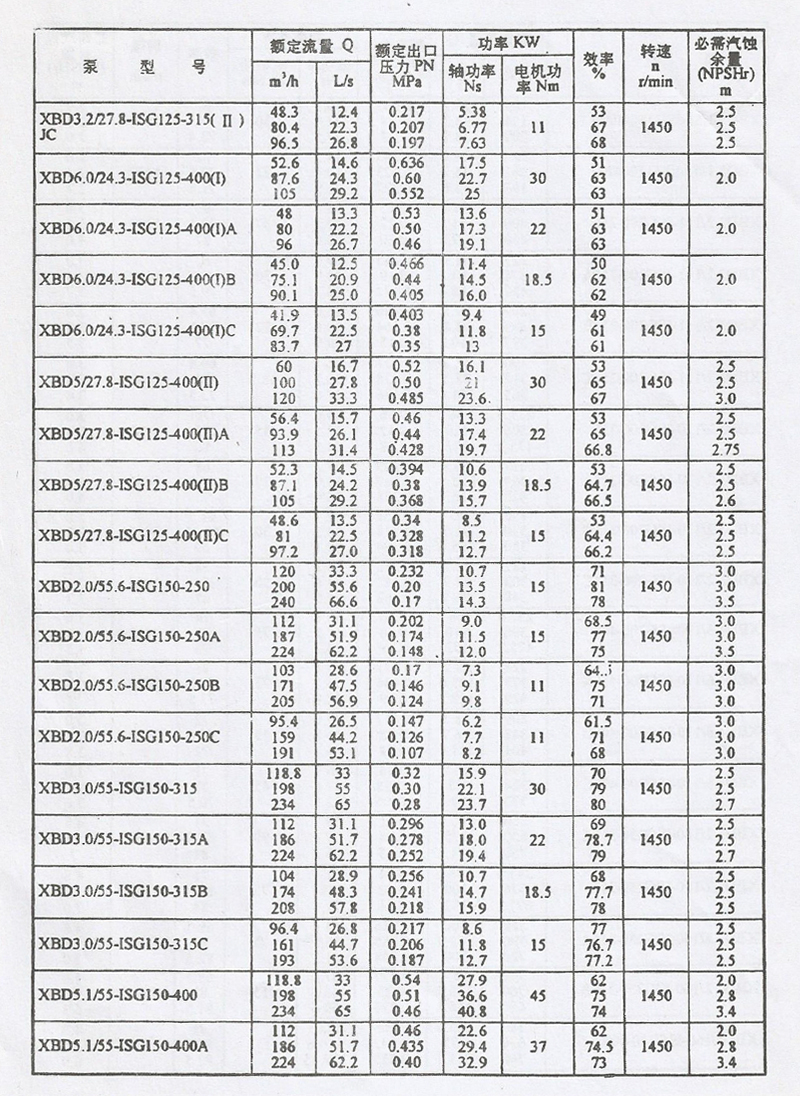

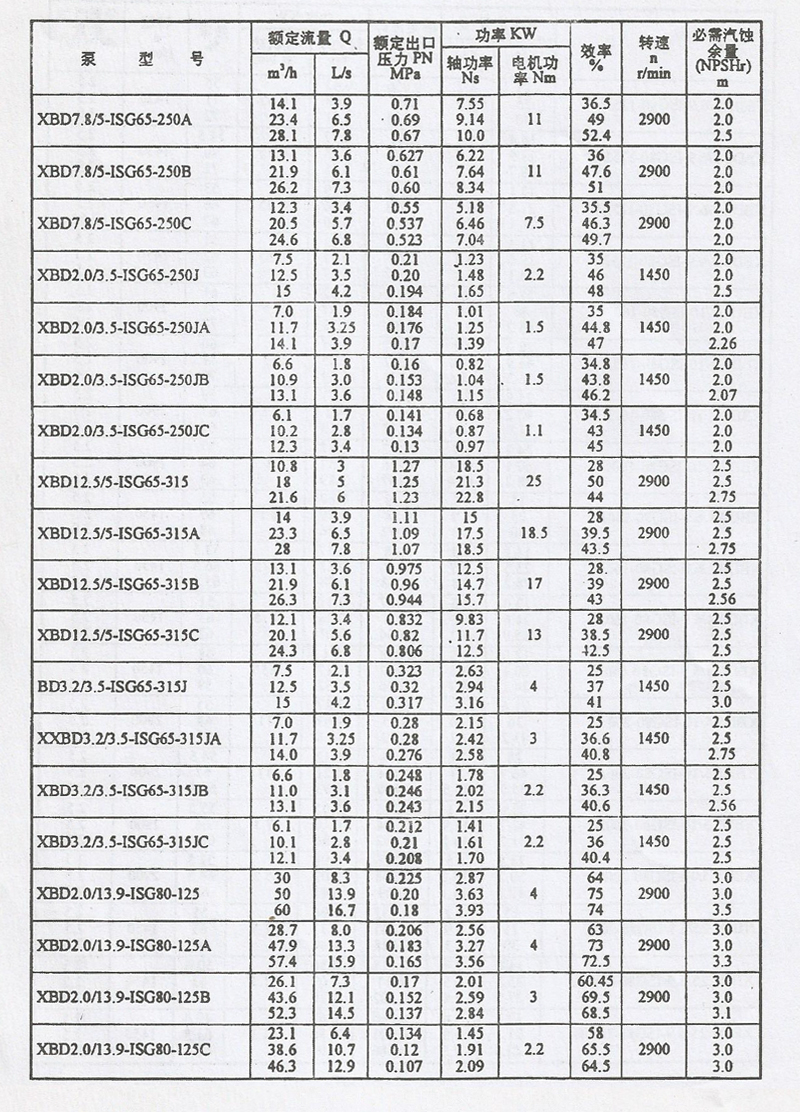

技術參數
您當前的位置：首頁 > 技術參數
XBD-ISW臥式單級消防泵
2022-03-08
產品概述：
XBD-W型臥式單級但系消防泵組，供輸送不含固體顆粒的清水及化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍2.5~200L/s，壓力范圍為0.1~1.28MPa，配套功率范圍為1.1~250KW，口徑范圍為φ50-φ300mm。
本公司生產的XBD-W型臥式消防泵組起性能、技術條件符合國家頒布的GB6245-2006《消防泵》標準的要求。
主要特點：
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，管件部分采用品質配套，整機無故障工作時間大大提升。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

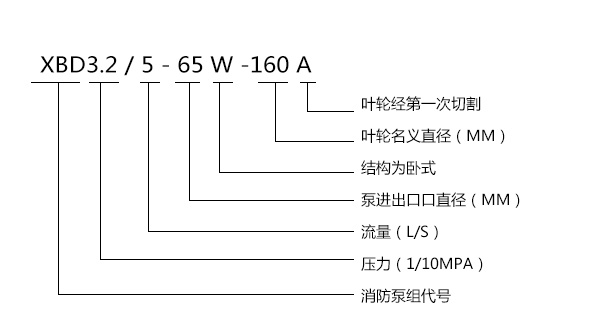

型號說明
6.起動與停車
6.1起動前的準備
a.用手撥轉泵聯軸器，葉輪應無卡磨現象，轉動靈活。
b.打開進口閥門、排氣閥門，使液體充滿整個泵腔，然后關閉排氣閥。
c.用手盤動泵以使?jié)櫥哼M入機械密封端面。
d.點動電機，確定轉向是否正確。
6.2起動與運行
a.全開進口閥門，關閉吐出管路閥門。
b.接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
c.注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏量為40-
50滴/分鐘，檢查電機、軸承溫升不大于80℃，如果發現異常情況，應及時處理。
6.3停車
a.逐漸關閉吐出管路閥門，切斷電源。
b.關閉進口閥門。
7.泵的維護
7.1進口管道必需充滿液體，以免發生汽蝕。禁止泵在汽蝕狀態下長期運行。
7.2定時檢查電機電流值，不得超過電機額定電流。
8. 故障原因及排除
| 故障 | 因原 | 解決辦法 |
| 水泵不吸水， 真空表劇烈擺動 | 泵內灌注的水量不夠 | 向泵內灌足水 |
| 泵內積有空氣 | 抽取空氣 | |
| 吸水管和表管漏氣 | 排除管路漏氣因素 | |
| 真空表顯示高度真空， 但仍不上水 | 底閥沒打開或嚴重墻塞 | 檢查修理底閥，除掉堵塞物 |
| 吸水管阻力過大 | 清洗或更換吸水管 | |
| 吸上高度過高 | 降低吸水高度 | |
| 出口壓力表顯示有壓力， 泵不出水或出水很少 | 出水管阻力大 | 檢查或更換粗的、阻力小的出水管 |
| 葉輪堵塞 | 清洗葉輪 | |
| 轉向不對 | 改變電機轉向 | |
| 流量低于預計值 | 葉輪堵塞 | 清洗葉輪 |
| 密封環磨損嚴重 | 更換密封環 | |
| 泵消耗功率過大 | 機械密封卡死 | 檢查、更換機械密封 |
| 葉輪松動、葉輪或軸面磨損 | 拆下葉輪、軸進行檢查 | |
| 泵實際流量偏大 | 關小出水閘閥、減小流量 | |
| 泵內聲音異常， 泵不出水 | 吸水管阻力過大，吸上高度過高，吸水處有空氣進入 | 檢查吸水管，檢查閥底，降低吸上高度，擰緊進口處絲堵解決漏氣問題 |
| 流量太大 | 關小出水閘閥、減小流量 | |
| 所輸送液體溫度過高 | 降低輸送液體溫度 | |
| 泵振動，噪音大 | 泵軸與電機軸不同心 | 把泵和電機軸中心對準 |
| 軸承磨損 | 更換軸承 | |
| 泵發生汽蝕 | 消除汽蝕現象，可采取關小出水閘閥，降低泵吸上高度等措施 | |
| 軸承發熱 | 軸承缺油 | 加油 |
| 軸承磨損 | 換軸承 | |
| 泵軸與電機軸不同心 | 矯正同心度 |
